Jak zmierzyć wkładkę (FILM)

Systemy Master Key składają się przede wszystkim z wkładek bębenkowych. Wymiarowanie wkładki to prosta czynność, która nie wymaga jej demontażu.

FILM INSTRUKTAŻOWY (włącz dźwięk) - Jak zmierzyć wkładkę bębenkową

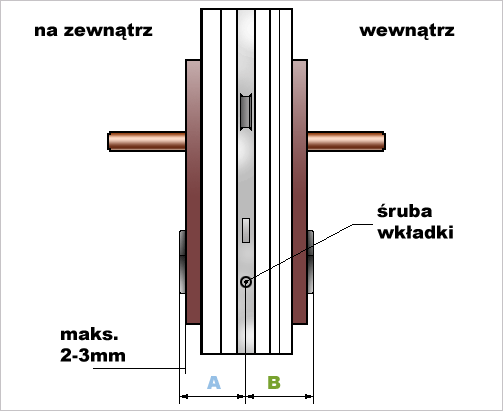

Wkładka może być asymetryczna dlatego należy określić jej dwa wymiary:

  • Wymiar A: od środka śruby wkładki do krawędzi zewnętrznej szyldu,
  • Wymiar B: od środka śruby wkładki do krawędzi wewnętrznej szyldu.

Podstawowy wymiar wkładki to z reguły 30/30 mm. Wszystkie dostępne wymiary wkładek stanowią wielokrotność jednostronnych przedłużeń o kolejne 5mm, wkładka może mieć więc wymiar 30/35mm, 35/35mm, 35/40mm, itd.

W przypadku wymiarowania wkładek z gałką (pokrętłem) od strony wewnętrznej prosimy o zwrócenie szczególnej uwagi na to, który wymiar wkładki jest wewnętrzny (po tej stronie zostanie umieszczona gałka).

Uwaga! Aby wkładka stanowiła skuteczne zabezpieczenie drzwi nie powinna wystawać poza szyld więcej niż 2-3mm.
